SWl蝸輪絲桿升降機表示法
諾廣:朱朱
上海諾廣升降機
pipe22.cn
www.nuoguangsh.com
24小時熱線 :021-3731858 021-63731298
一、SWL2.5-1-A-U2-600-FZ
1.SWL5是絲桿升降機的型號及提升承載能力,還有 SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50
2.1代表結構型式;絲桿作軸向移動

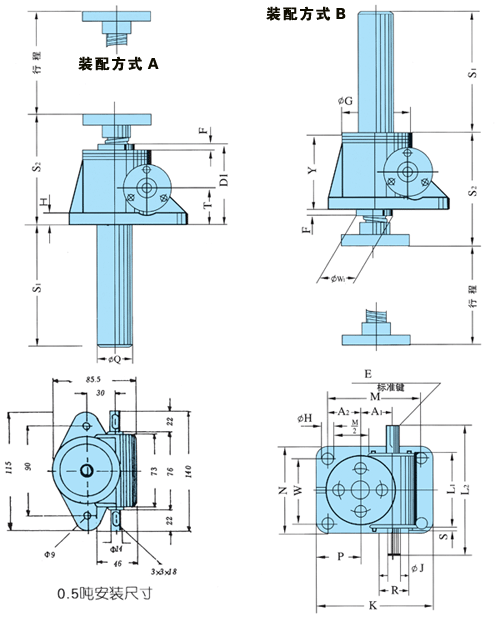

3.A代表裝配型式;絲桿(或螺母)向上移動
4.U2代表絲桿頭部型式;法蘭型
5.600代表絲桿運行行程
6.FZ代表絲桿防護型;F是防旋轉型,Z是防護罩型
二、SWL2.5-2-B-U1-600-Z
1.SWL5是絲桿升降機的型號及提升承載能力
2.2代表結構型式;絲桿作旋轉運動、螺母作軸向運動
3.B代表裝配型式;絲桿(或螺母)向下移動
4.U1代表絲桿頭部型式;絲桿頭部為圓柱型
5.600代表絲桿運行運程
6.Z代表絲桿防護;帶防護罩型
