SWL蝸輪絲杠升降機JB/T8809-1998概述
諾廣：周珊
http://pipe22.cn http://pipe22.cn
上海諾廣機械有限公司 021-63731858 63731298
021-60521463 60521473 傳真：021-36537933
銷售QQ：1148294016 1055372421
SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809-1998（原JB/ZQ4391-86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

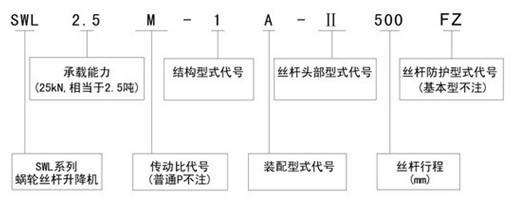

SWL蝸輪絲杠升降JB/T8809-1998型號說明與標記方法：
1、結構型式
SWL蝸輪絲杠升降機按結構型式分為：
1型－絲杠同時作旋轉運動和軸向移動；
2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
SWL蝸輪絲杠升降機每種結構型式又分為兩種裝配型式：
A型－絲杠（或螺母）向上移動；
B型－絲杠（或螺母）向下移動。
3、絲杠頭部型式
1型結構型式的絲杠頭部分為：
1（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。
2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
4、傳動比
SWL蝸輪絲杠升降機分為兩種傳動比，即普通（P）和慢速（M）。
5、絲杠的防護
1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。
.jpg)
