什么是無級變速機
變速機是能固定或分檔轉變輸出軸和輸入軸傳動比的機構裝置。重要
的無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機
構組成。
無級變速機的特點：
1.高強度：在加沖擊負栽或機器逆轉時，本機性能可靠，能精確轉動。
2.變速范圍大：變速比均為1：5，即輸出轉速可在1：45至1：
7.25之間任意變化。
3.調速精度高：調速精度為1--0.5轉。
4.性能穩定：本機的傳動部件都經過特殊的熱處理，精密度加工
摩檫部位，潤滑良好，運行平穩、噪音低、壽命長。
5.同軸結構：輸入軸、輸出軸同向旋轉，體積小、重量輕。
6.組合能力強：本機可與各種類型減速機組合，實現低轉速，大
扭規的變速效果。
7.在允許負載的情況下，調定的轉速恒定;
無極變速機傳動變速原理：

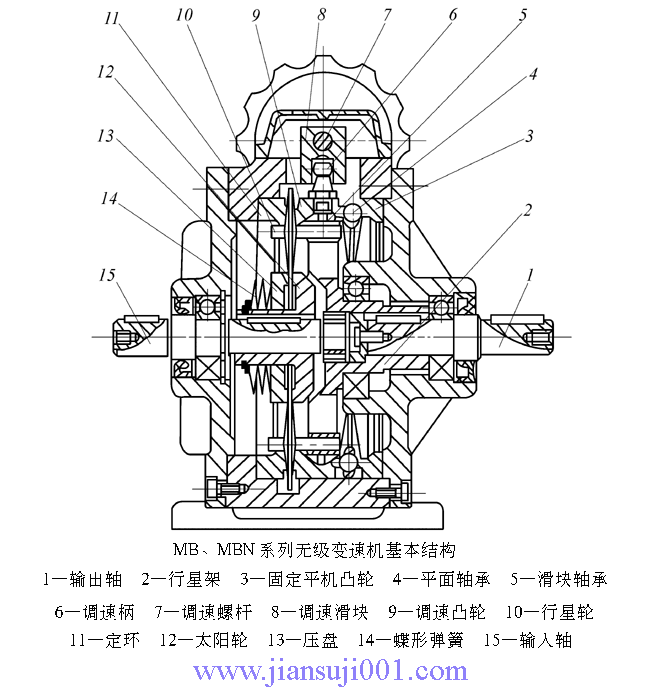

MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動
機構、調速控制機構組成。帶錐度的主動輪和壓盤被一組碟形彈簧壓
緊，輸入軸與主動輪用鍵聯接，而組成壓緊的主動裝置。一組帶錐度
的行星摩擦輪內側夾在壓緊的主動輪和壓盤之間，外側夾在帶錐度的
固定環和調速凸輪之間，而組成摩擦副;當壓緊的主動裝置運轉時，摩
擦輪就做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自轉
的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承而帶動行星
架轉動。
轉動手輪帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線
經平面彈子夾和固定凸輪的端面曲線作用，使調速凸輪產生軸向移動
，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產
生徑向移動。最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環
、調速凸輪摩擦處的工作半徑，實現穩定的無級變速。
